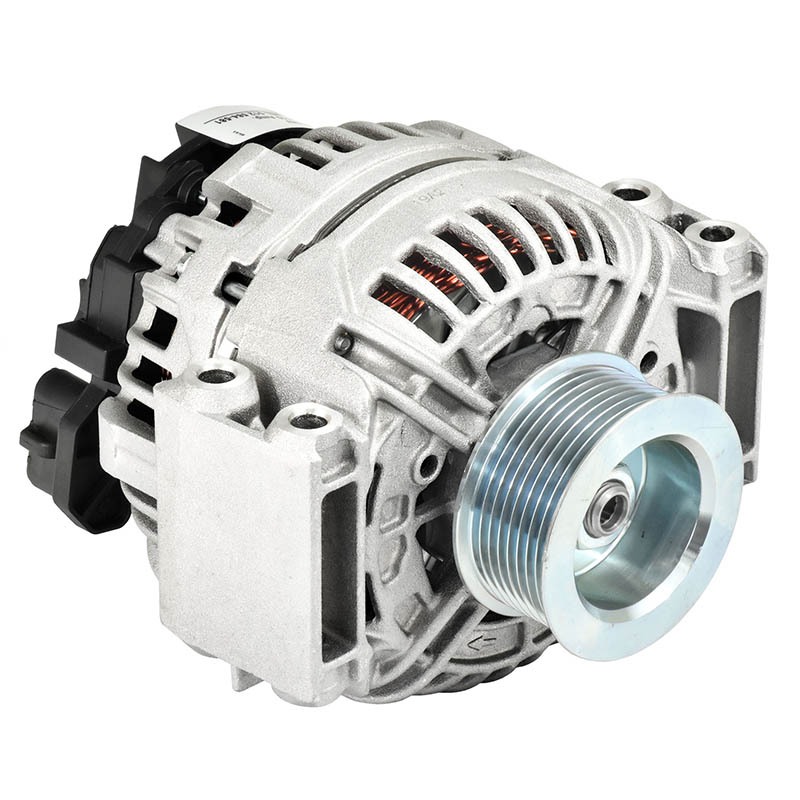

ALTERNADOR SCANIA P/G/R 230 / 270 / 310 / 320 / 340 / 360 / 380 / 420 / 440 / 470 / 480 P/R 500 / 560 / 580 / 620 24V 110A ALTE12A

Carcaça:
A carcaça do alternador tem a função de proteção e suporte dos componentes internos.

Estator:
São nas bobinas que é induzida a corrente proveniente do rotor girando. As bobinas do estator estão defasadas 120º uma da outra. Esses tipos de ligações se diferem entre si pelos valores de corrente e tensão de linha e de fase. Quando o rotor gira, o polos norte e sul passam pelas bobinas do estator, o que geraria uma tensão monofásica, caso o estator possuísse apenas uma bobina, mas o estator possui três bobinas caracterizando uma saída de tensão alternada trifásica.

Rotor:
Constituído de um eixo de aço, uma bobina, dois polos em forma de garras feitos de ligas de ferro ou silício e anéis coletores. Na parte central do eixo é montada a bobina de excitação. Esta é feita de fios de cobre esmaltado, e envolta por dois polos em forma de garra. Quando a corrente proveniente bateria percorre a bobina de excitação, o campo magnético gerado por ela envolve os polos e forma polos norte e sul.

Anéis Coletores:
Fabricado em cobre, os anéis coletores possuem a função de de conduzir a corrente elétrica proveniente da bateria para a bobina de excitação montada no rotor. É posicionado na extremidade eixo do rotor, são ligados à bobina de excitação e estão em contato com as escovas.

Escovas:
São pequenas peças feitas de com ligas à base de carvão, e são um dos poucos componentes de desgaste do alternador. Pois estão em constante contato com os anéis coletores, que giram e geram um pequeno desgaste das escovas. Uma vez ligado o chicote da bateria ao alternador, são as escovas que alimentam os anéis coletores com a corrente proveniente da bateria.

Placa de diodos/Retificador de tensão:
Também chamado de regulador de tensão, a função da placa de diodos é transformar a corrente alternada transformada pelo alternador em corrente contínua. Além disso os diodos protegem a bateria de uma possível descarga, impedindo a passagem de corrente da bateria para o alternador. Para estatores conectados em Y a placa de diodos possui seis diodos, três ligados positivamente a cada uma das três bobinas e três ligados negativamente a cada uma das três bobinas. Além disso, o diodo se divide em duas partes, anodo e catodo.

Polia/Ventoinha de refrigeração:
É o componente que está montado no eixo do rotor do alternador, e por meio de uma correia de distribuição, o alternador gira conforme a velocidade do rotação do motor(Rpm). Esta correia pode ser do tipo trapezoidal ou do tipo poly-V.
Sua função é prover uma ventilação forçada a todos os componentes internos do alternador.
